工廠預制裝配式混凝土檢查井的生產工藝方法分析

1. 鑄造成型或用振動輔助鑄造成型工藝

澆注成型工藝的優點是成型工藝簡單，產品形狀和規格可根據模具任意成型，小批量生產靈活，產品外觀光滑。

但與立即脫模的高頻振動成型工藝相比，其缺點是模具投資大，生產能力小，工人勞動強度高，原輔材料、人工等生產成本高。

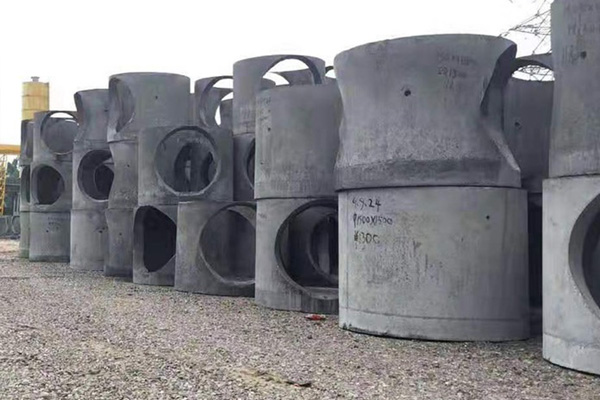

混凝土檢測井的種類和規格很多，每組檢測井由不同的部件組成。以輸水檢查井為例，一套預制混凝土檢查井由井室(檢查井主體，排水管接水部分)、井室頂板(井室與豎井之間的過渡和閉合)組成。

豎井(控制檢查井高度和垂直通道，一般不進水)、合閘板或合閘環(檢查井與井蓋之間合閘)、調節環(微調檢查井高度)等。在預制混凝土檢驗井行業標準(jc/t2241-2014)中，拋光井室的平面尺寸規格多達21種，每種高度配置2-3個，設計部門有50多種井室可供選擇。

塑料混凝土用于澆筑成型。一般檢查井和檢查室的成型多為一個本體，底部有2-4個連接管開口。達到脫模強度的固化時間比普通排水管要長。蒸汽養護時間為5-6小時左右。如每班生產1520個單規格井室，與振動成型相比，立即(自然固化)模具脫模量為:(9-13套模具):(1套模具+ 15-20個底托)澆注成型工藝的模具成本是一筆巨大的支出，比排水管生產掛輥工藝和芯模振動工藝使用的模具數量和總成本更嚴重。

由于澆注成型工藝的生產成本較高，達到標準生產能力的模具數量較多，且成本巨大，常規批量預制混凝土檢驗井一般不采用該工藝生產。

2. 離心或吊輥成型工藝

如筒體與底板之間采用橡膠圈和柔性舌槽，筒體與底板之間預埋張力連接會增加產品成本。

采用原模具對檢測井的豎井部分進行成型，是排水管廠家經濟有效的方法。但在井腔內采用二次成型和裝配會影響產品質量。井腔打孔，離心或掛輥成型時轉速不到位或模具跳模，成品不致密，容易發生安全事故;如果在筒體與底板之間澆筑細骨料混凝土或砂漿，由于兩者界面收縮程度不同，會產生裂縫;

3.芯模振動成型工藝

芯模振動成型工藝采用干式生產。芯模的高頻整體振動使混凝土液化致密，并在一定程度上激活水泥，提高混凝土強度?；炷撩軐?shí)度非常高，可以立即脫模，大大減少了成型模具的數量和整體成本。與濕法工藝相比，可降低原材料成本和人工成本。
