預制裝配式鋼筋混凝土檢查井的應用

隨著社會經濟和技術的發展，為了在工程建設中實現降本增效，節能環保，降低技術人員的勞動強度，提高工程質量的進步，大力推動和發展新技術、新工藝、新材料、新技術。本文主要介紹裝配式鋼筋混凝土人孔新技術在工業園區排水工程中的應用。

裝配式鋼筋混凝土人孔簡介

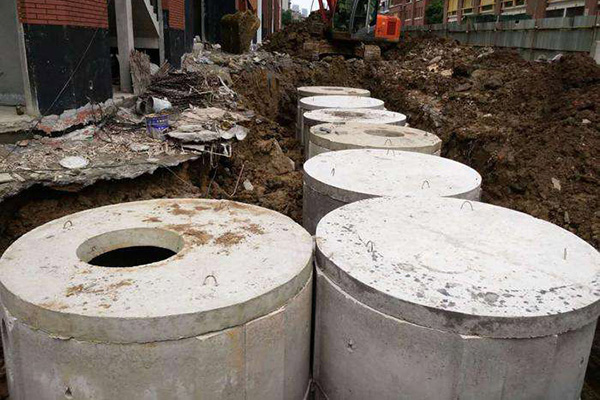

裝配式鋼筋混凝土檢查井主要包括底座、井室、調節塊、封閉蓋板和井蓋。在裝配時，可根據現場井深合理選擇檢測井的裝配方法，保證檢測井的安裝質量;混凝土底座主要用于檢查井的支撐，上、下井室主要用于引入干支管和調整井室的高度，井蓋安裝在封閉蓋板的上部。如果配置標準井室后仍有高度差，可使用調節塊進行調節。與傳統的磚配鋼筋混凝土人孔相比，裝配式鋼筋混凝土人孔具有現場施工簡單快速、施工周期短、井室穩定性好、密封性好、耐久性好、環保等特點。在滿足質量要求的前提下，對人孔的尺寸和配筋進行優化，降低成本，使其經濟合理。因此，裝配式鋼筋混凝土人孔被廣泛應用于建筑小區的給排水、工業園區的消防和供熱管網工程以及市政工程。

1. 施工準備工作

施工前，根據設計的施工圖紙，對工業園區雨水、污水管網進行水平控制測量，確保檢查井中心標高符合圖紙設計要求，確定井中心位置。施工人員應根據施工圖紙中檢查井的標高、尺寸及與檢查井連接的主支管尺寸，準確清點確定預制鋼筋混凝土檢查井的規格和數量，確保檢查井的生產和采購。根據現場基坑開挖進度合理規劃物資采購和動員。由于井室重量較大，為了便于組裝和吊裝，可在井室位置按編號卸井。對進入現場的檢驗井，要仔細檢查檢驗井的尺寸、質量、數量和標識，并附合格證書和檢驗報告。

2. 基坑開挖及墊層施工

由于本項目為工業園區，室外管線較多，因此在開挖前需要對園區內所有管線進行詳細設計，因此對管線進行綜合布置，避免施工過程中不同管線交叉碰撞，耽誤施工進度。基坑開挖應與管溝開挖同時進行。根據施工圖紙認真勘察現場情況，確定管線位置及檢查井的具體布置點，按圖紙要求進行測量放樣，根據檢查井尺寸進行開挖。如有地表水，應做好基坑排水工作，并做好基坑邊坡及周邊的保護工作;在基坑開挖過程中，還應注意對附近構筑物的保護。附近土壤不應影響周邊環境設施。開挖過程中如遇到原有管道設施，應及時向監理單位報告;在檢查井中心處釘臨時標志樁，控制基坑底部標高。由于預制混凝土檢查井已配備底座，在基坑壓實后，為了達到對基礎均勻承重的效果，一般需要鋪設一層50~100mm的礫石或礫石墊層。

3.檢查井安裝

待檢查井基坑標高復核合格后，可采用機械和人工配合的方式組裝檢查井預制構件。首先檢查各構件接口處是否有角塌、邊塌、鋼筋滲漏等情況。如發現問題，應及時處理。每個預制井組件都設計有相應的組裝環和預留孔，其對稱分布在組件的外壁周圍。吊裝時，吊裝角度一般保持在60°以上，調整繩長，保持平穩有序的吊裝，防止部件因碰撞而損壞。選擇合理的吊裝機械，由上至下依次吊裝各預制構件。吊裝過程中，人員不得站在基坑內，防止重物墜落造成人員受傷。吊裝穩定后，工人配合組裝，嚴格按照設計規范要求進行部件安裝施工。

4. 檢查油井及管道連接

由于管道和檢查井是同時施工的，所以檢查井組裝好后，管道就可以鋪設到檢查井中。當管道與預制混凝土檢查井連接時，用水泥砂漿填充插入管端與孔之間的空隙，形成剛性連接，并在砂漿中加入微膨脹劑。注意管端圓形截面不得變形。當管徑較大時，應在管端設置臨時支架。如果采用承口管，承口部分不應在下游出口端插入井壁。管道與檢查井連接后，須在管道端連接部分的內、外井壁上做防水層，并滿足檢查井的整體防漏要求。

5. 井蓋安裝和回填試驗

對井室上緣進行復核、測量，確保檢查井標高準確、水平度，然后進行洗井施工、井蓋安裝、預留吊裝口封堵。當管道與檢查井連接完成后72小時，當界面處的水泥砂漿或其他界面材料凝固并具有一定強度時，對污水管網或組合管網應進行方形閉水試驗，試驗應分段進行，以便觀察管道及界面的滲漏情況。按規范中密水試驗技術要求觀察滲漏點，記錄滲漏量，測量滲漏時間，及時采取堵漏措施，待密水試驗合格后方可進行回填。

6. 工藝特點

傳統的檢測井砌筑或混凝土井澆筑施工周期長，工藝復雜，質量受施工人員技術水平的影響。預制混凝土檢驗井組成的構件由工廠按照設計標準生產。井腔質量穩定、牢固耐用，抗?jié)B性好，維修簡單，環保好，不會對井腔造成損壞和侵蝕。施工只需要現場吊裝，且工藝操作簡單，機械化程度高，可有效保證施工進度。因此，與傳統的磚檢井或混凝土檢井相比，可以有效縮短施工周期，提高施工質量，降低施工強度，減少環境污染，節約施工成本。
